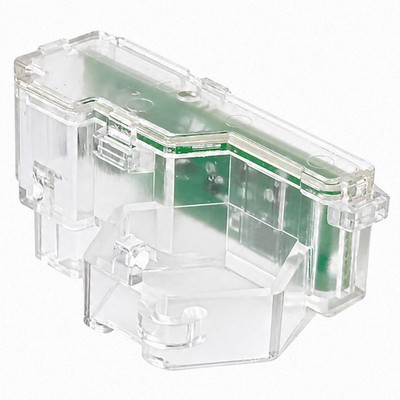

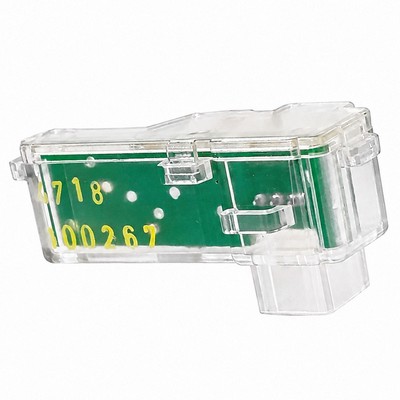

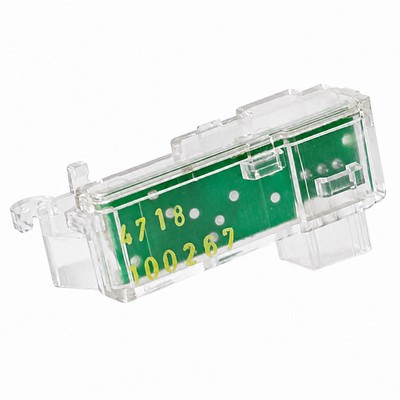

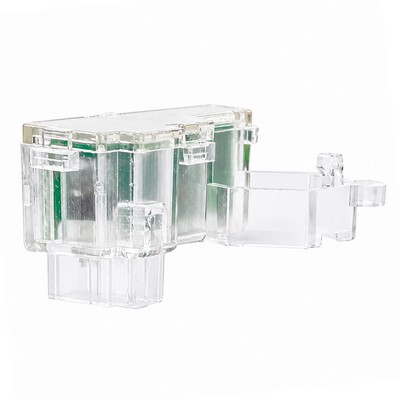

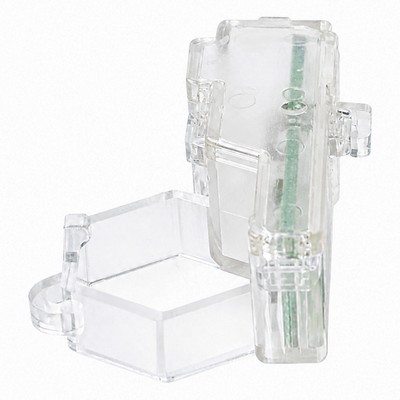

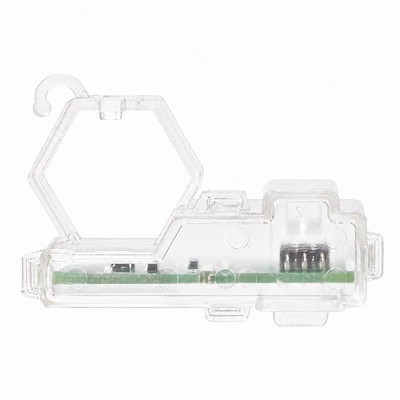

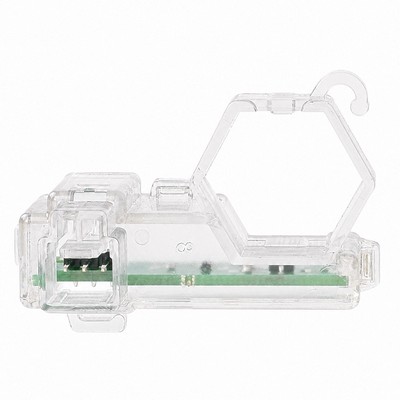

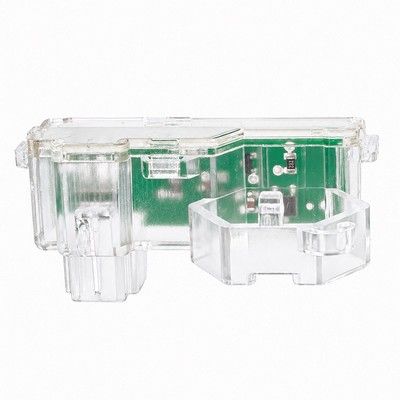

Датчик протока (Холла) для котлов Baxi, Westen (8435280)

Датчик протока воды (арт. 8435280) — это специализированное электромеханическое устройство, предназначенное для использования в двухконтурных газовых котлах серий Baxi и Westen. Основная задача данного узла — автоматическое определение факта потребления горячей воды пользователем. Он является ключевым элементом логики приоритета горячего водоснабжения (ГВС): именно сигнал от этого датчика заставляет плату управления переключить котел из режима отопления в режим нагрева водопроводной воды.

В основе устройства лежит комбинация гидравлического триггера и магнитоуправляемого контакта (геркона):

• Гидравлическая часть: Внутри латунного корпуса расположена подпружиненная лопатка (флажок), которая находится непосредственно в канале протекания холодной воды, поступающей в котел.
• Магнитная система: На оси лопатки закреплен мощный постоянный магнит.
• Электрическая часть (геркон): Внутри герметичной стеклянной колбы, расположенной вне водного канала, находятся две ферромагнитные пластинки-контакты.

Алгоритм срабатывания:

• Режим ожидания: Когда краны закрыты, вода неподвижна. Пружина удерживает лопатку датчика в вертикальном положении. Магнит находится далеко от колбы, контакты геркона разомкнуты (или замкнуты в исходном состоянии NC). Котел работает на отопление.
• Открытие крана: При открытии смесителя давление в системе падает, и холодная вода начинает поступать в котел, давя на лопатку. Лопатка отклоняется по направлению потока.
• Замыкание цепи: Вместе с лопаткой перемещается магнит. Попадая в зону действия геркона, магнитное поле притягивает пластинки внутри колбы, и они соприкасаются. Происходит замыкание (или размыкание) электрической цепи.
• Реакция платы: Микропроцессор фиксирует изменение состояния контактов (появление сигнала «Потребление ГВС»). Плата дает команду трехходовому клапану переключиться на вторичный теплообменник и запускает модуляцию горелки для нагрева воды.

Устанавливается на следующие котлы:

• Baxi Eco-3 240 i / 240 Fi
• Baxi Eco-3 280 Fi
• Baxi Eco-3 Compact 240 i / 240 Fi
• Westen Pulsar 240i / 240 F
